UPS電源電池連接簡明示意圖

點擊查看詳圖:UPS示意圖（適用于3KVA及以下帶輸出插座的主機）
負載要求: UPS的實際負載＞ 負載設備總負載；其供電時間由內置電池（外接電池）決定；
提        示:  UPS電源主要適用網絡設備，比如：電腦主機 液晶顯示屏、服務器、監控設備、硬盤刻錄器、針式打印機、貓、路由器等等網絡設備（注：激光一體機（打印機）\電機\電風扇等產品除外，如有此類產品需使用UPS電源，請咨詢在線客服）


外 接 電 池 主 機 接 線 示 意 圖

查看主機型號方式：UPS機身側面或后面[標簽紙上]有標注
命 名 方 式：主機型號+電池串聯（組之間并聯）

以下鏈接為接線詳圖（點擊可見大圖）：

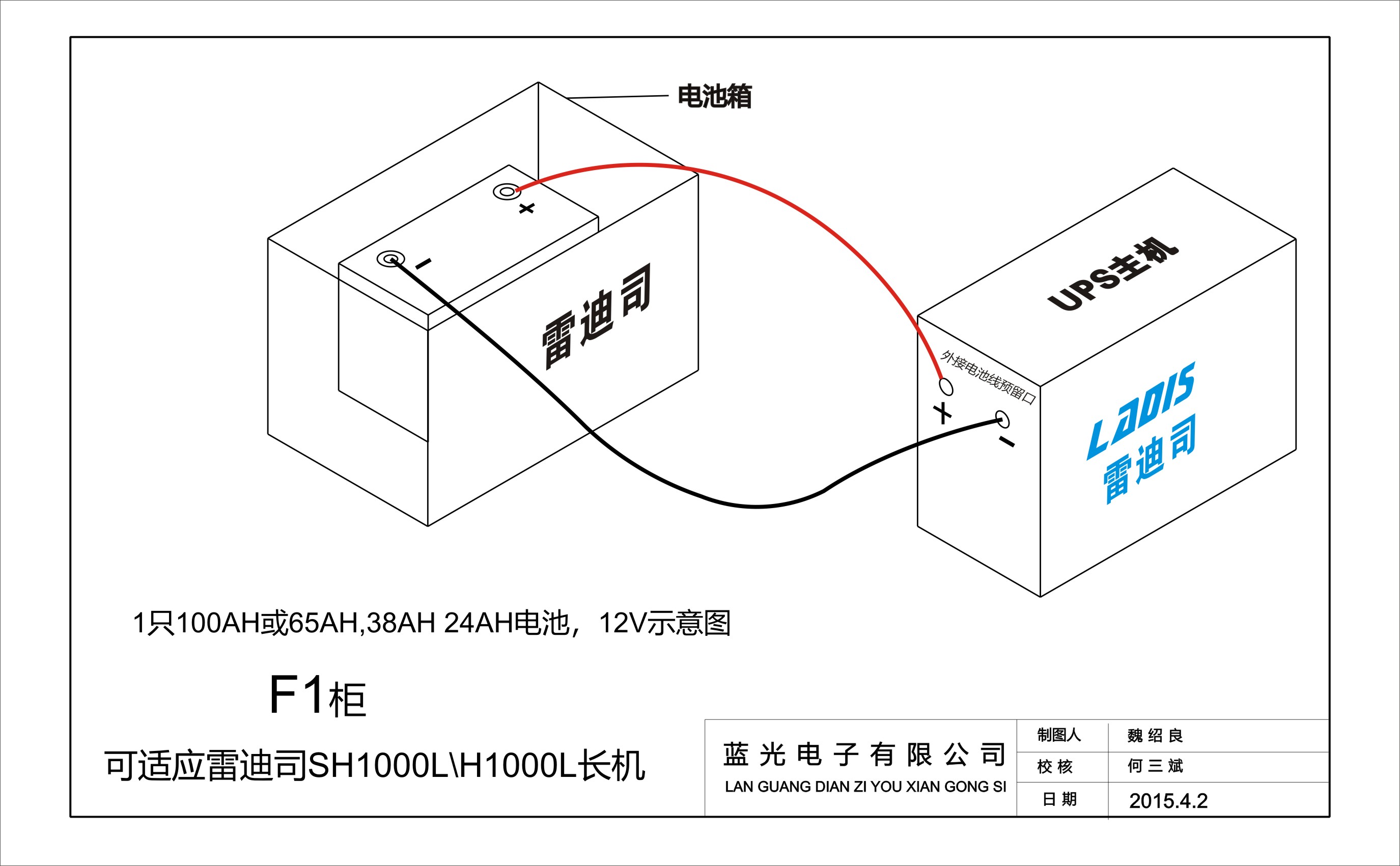

H1000L主機1只電池接線圖

H1000L主機1只電池接線帶插座圖

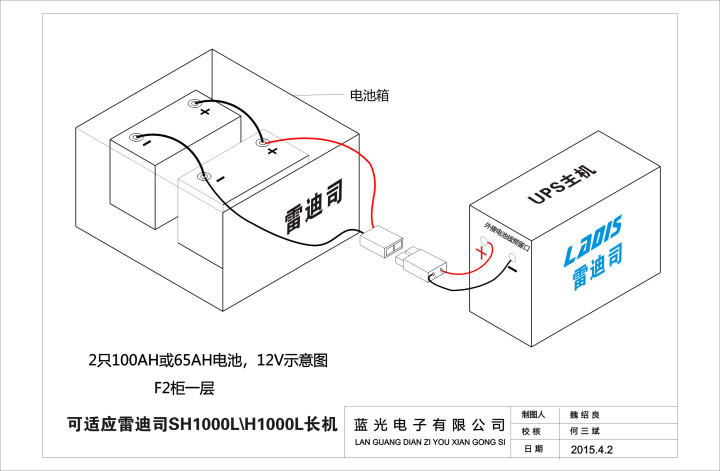

H1000L主機2只電池接線圖

H1000L主機2只電池接線帶插座圖

H1000L主機3只電池接線圖

H1000L主機3只電池接線帶插座圖

H1000L主機4只電池接線圖;

H1000L主機4只電池接線帶插座圖

H2000L主機2只電池接線圖(小電池)

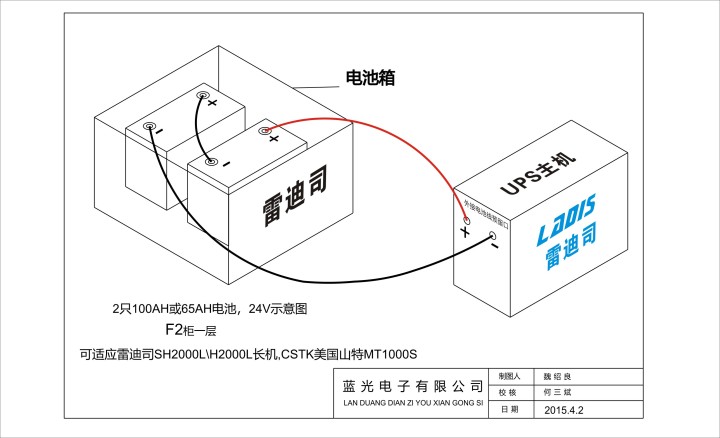

H2000L主機2只電池接線圖

H2000L主機4只電池接線圖

H2000L主機4只電池接線帶插座圖

H2000L主機6只電池接線圖

H2000L主機6只電池接線帶插座圖

H2000L主機8只電池接線圖

H2000L主機12只電池接線圖

H2000L主機12只電池接線帶插座圖

G1KL主機3只電池接線圖

G1KL主機3只電池接線圖(小電池)

G1KL主機6只電池接線圖

G2KL主機6只電池接線圖

G2KL主機6只電池接線圖(小電池)

G2KL主機12只電池接線圖

G3KL主機8只電池接線圖(小電池)

G3KL主機8只電池接線圖

G3KL主機16只電池接線圖

G6KL/G10KL主機16只電池接線圖



【外接電池步驟提示】
1、先接電池部分，每只電池是12Vdc-，按照主機電池電壓 ? V 串聯 ?/12只電池(A電池正極-接-B電池負極如此串聯起來)，多組之間并聯對接；
2、留出正負極，與主機的正負極對接；
3、先用電池開機運行、再接入市電220Vac~供電。
